10.花子で立体図　その他作図

☆曲管部の作図　曲管部の各楕円２

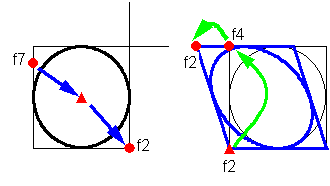

面が長方形になったら、面上に楕円を描きます（図otg2-08左）。
面と楕円を選択して、せん断して、面をせん断前図形に戻します（図otg2-08右）

図otg2-08　楕円を合わせる３

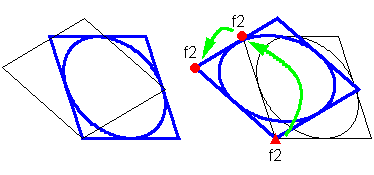

その後、面と楕円を回転前図形に重ねます（図otg2-09左）。
面と楕円を選択して、回転し、回転前図形に戻します（図otg2-08右）。

図otg2-09　楕円を合わせる４

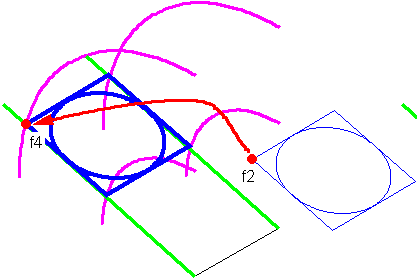

面と楕円元の位置に戻します（図otg2-10）。

図otg2-10　楕円を合わせる５

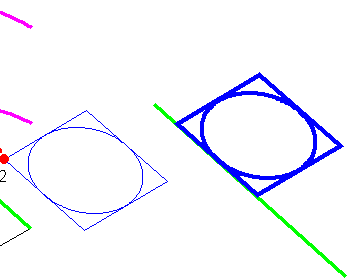

面と楕円と位置決め用の直線を移動します（図otg2-10b）。

図otg2-10b　楕円を合わせる５b

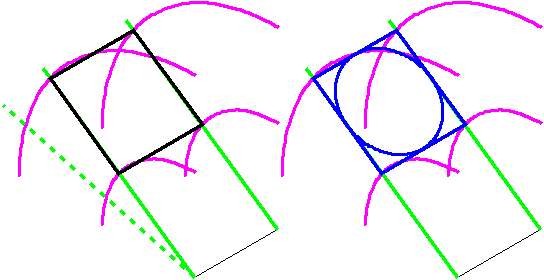

残っている下から２番目の線を所定位置に移動・コピーし、連続直線で面を作ります（図otg2-11左）。
その後楕円を合わせるで面に整合する楕円を載せます（図otg2-11右）。
楕円と面と位置決めの直線は、位置関係が変化しないように移動しておきます。

図otg2-11　２番目の角度の面と楕円

残っている下から３番目の線を所定位置に移動・コピーし、連続直線で面を作ります（図otg2-12）。

>
図otg2-12　３番目の角度の面と楕円１

その後楕円を合わせるで面に整合する楕円を載せます（図otg2-12右）。
楕円と面と位置決めの直線は、位置関係が変化しないように移動しておきます。

>
図otg2-12b　３番目の角度の面と楕円１b

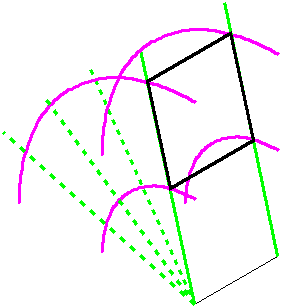

残っている下から４番目の線を所定位置に移動・コピーし、連続直線で面を作ります（図otg2-13）。

図otg2-13　４番目の角度の面と楕円

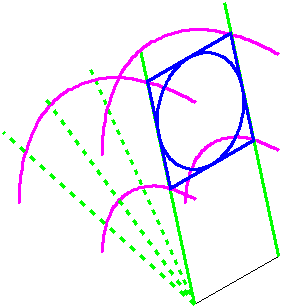

その後楕円を合わせるで面に整合する楕円を載せます（図otg2-13b）。
楕円と面と位置決めの直線は、位置関係が変化しないように移動しておきます。

図otg2-13b　４番目の角度の面と楕円(b)

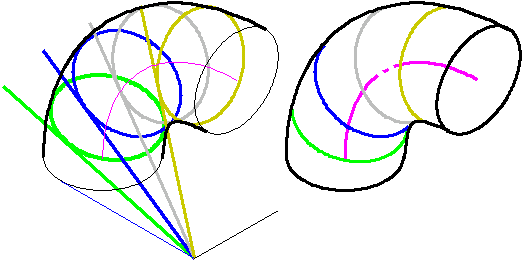

曲管部の立体図にそれぞれの楕円を載せます（図otg2-14左）。
面を作ります。
不必要な線を削除し、必要な線を修飾して出来上がりです（図otg2-14右）。

図otg2-14　完成直前図と完成図
