■適当講座■

10.花子で立体図　その他作図

☆円柱立体の作図−交差部

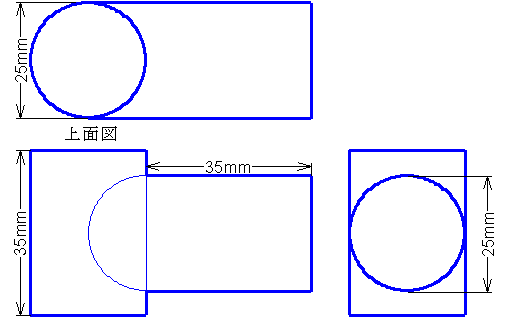

	平面図は図otf-01の通りです。

図otf-01　元図（平面図）

平面図を元に諸元値を計算します。     Ｘ１・Ｚ・軸線　25mm x 0.8165 = 20.41 = 20.4mm      角度　150°、30°      Ｘ２・Ｙ軸線　35mm x 0.8165 = 28.58 = 28.6mm      角度　150°、90°      Ｘ・Ｙ楕円長軸　25mm      Ｘ・Ｙ楕円短軸　25mm x 0.5774 = 14.43 = 14.4mm 計算結果を基にそれぞれの基本図を描き、組み上げます（図otf-02）。

図otf-02　骨格完成

Ｙ面のＺ軸線の中心をめがけて、Ｘ軸線の端点で、コピーします。 その後中線を移動コピー・等分割でＺ軸線の端点までコピーします。 さらに、中線を移動コピー・等分割でもう一方の端点までコピーします（図otf-03）。

図otf-03　交差点輪郭を描くため基礎１

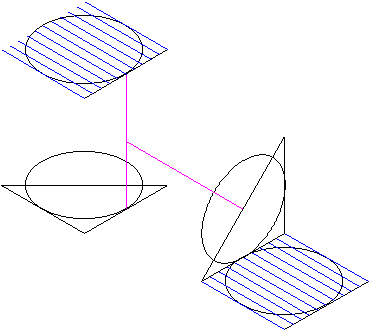

Ｙ面と等分割線をＸ面にコピーします（図otf-04）。

図otf-04　交差点輪郭を描くため基礎２

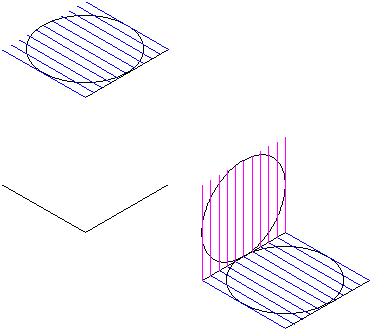

Ｘ面上でＹ面のそれぞれの等分割線を起点とするＹ軸線（垂線）を引きます。（図otf-05）。

図otf-05　交差点輪郭を描くため基礎３

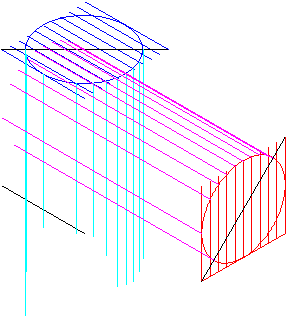

円柱の輪郭を描きます（図otf-06）。 Ｙ面の場合     Ｙ面のそれぞれの等分割線とＹ楕円の交点から垂線を引きます。 Ｘ面の場合     35mmより長いＸ軸線（角度150°の線）を引いておきます。     Ｘ面のそれぞれの等分割線とＸ楕円の交点に長いＸ軸線の端点を合わせ、コピーします。

図otf-06　円柱の輪郭を描く

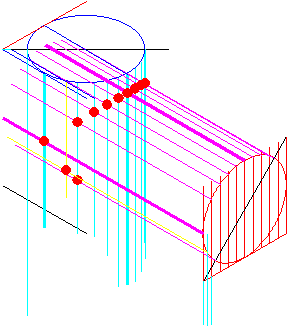

等分割線の左端から順番にＹ・Ｘの輪郭線が交差する点に点を打ちます（図otf-07）。

図otf-07　交差部輪郭を出す

各点の中心を通るようにベジェ曲線を描きます（図otf-08）。 図の場合ベジェ曲線は２本使ってます。

図otf-08　交差部を描く

必要な部分を合わせます（図otf-09）。

図otf-09　全体の確認

不必要な線を消したり、線の修飾をしたり、影をつけたりして完成です（図otf-10）。

図otf-10　完成
